一、背景简介

云顶国际集团化工厂防爆气象站（型号：TH-FB02)是地面气象要素探测和数据记录的重要设备，因为具备防爆防腐的特性，所以比较适用于在一些危险场所进行使用，可以帮助这些比较特殊的企业和单位快速地了解到户外气象情况的变化，对加强安全生产有重要的作用。

二、功能介绍

• 一体化结构设计，安装拆卸简单

•  传感器外壳ASA材质，耐腐蚀，抗氧化；五防设计：防水、防爆、防尘、防震、防腐；

•  标准MODBUS通讯协议，支持多种后台协议对接，为客户提供方便；集数据采集、存储、通讯上传于一体，通过有线的通讯方式与后台上位机管理软件或者中控室PLC、DCS对接，进行数据的处理分析。

• TH-FB02数据采集器采用高性能微处理器，大容量数据存储器，可连续存储数据近50万条。

•上位机软件：1、PC单机版数据接收、存储、查看、分析软件；2、支持串口数据接收、处理、展示；3、支持json字符串、modbus485等通信方式；4、可自设置存储时间，modbus485采集模式下可自设置采集时间；5、支持自助增加、删除、修改监测参数的协议、名称、图标等；6、支持数据后处理功能；7、支持外置运行javascript脚本

三、技术参数

TH-FB02由风速、风向、空气温度、湿度、大气压力五要素一体式传感器（实用新型专利，专利号ZL 2020 2 3215649.5）组成，顶盖隐藏式超声波探头，避免雨雪堆积的干扰，避免自然风遮挡（实用新型专利，专利号ZL 2020 2 3215713.X），原理为发射连续变频超声波信号，通过测量相对相位来检测风速风向（发明专利，专利号ZL 2021 1 0237536.5）。

1）风速：0～70m/s（±0.1m/s）；（发明专利，专利号ZL 2021 1 0237536.5）

2)风向：0～360°（±1°）；（发明专利,专利号ZL 2021 1 0237536.5）

3)空气温度：-40℃～85℃（±0.3℃）；（北京市气象局校准证书）

4)空气湿度：0～100%RH（±2%RH）；（北京市气象局校准证书）

5)大气压力：300hPa～1100hPa（±0.02hPa）；（北京市气象局校准证书）

6)单机版数据存储：不少于50万条；

7)功耗：1.75W

四、相关证书材料

•生产企业具有Ex ia IIC T4 Ga 高等级防爆证书

•生产企业为3A级信用企业

•设备通过GB3836. 1-2010 爆炸性环境 第一部分：设备通用需求

•设备通过GB3836. 4-2010 爆炸性环境 第4部分：由本质安全型“i''保护设备

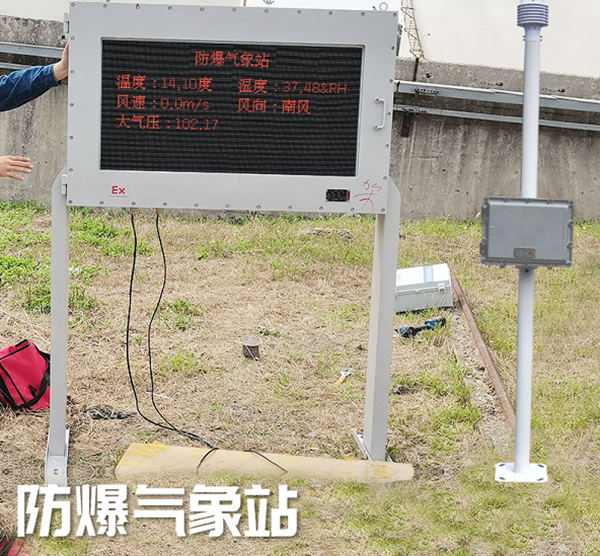

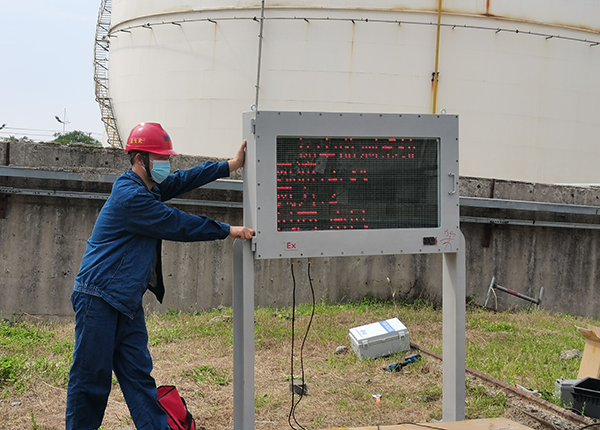

现场实体图
